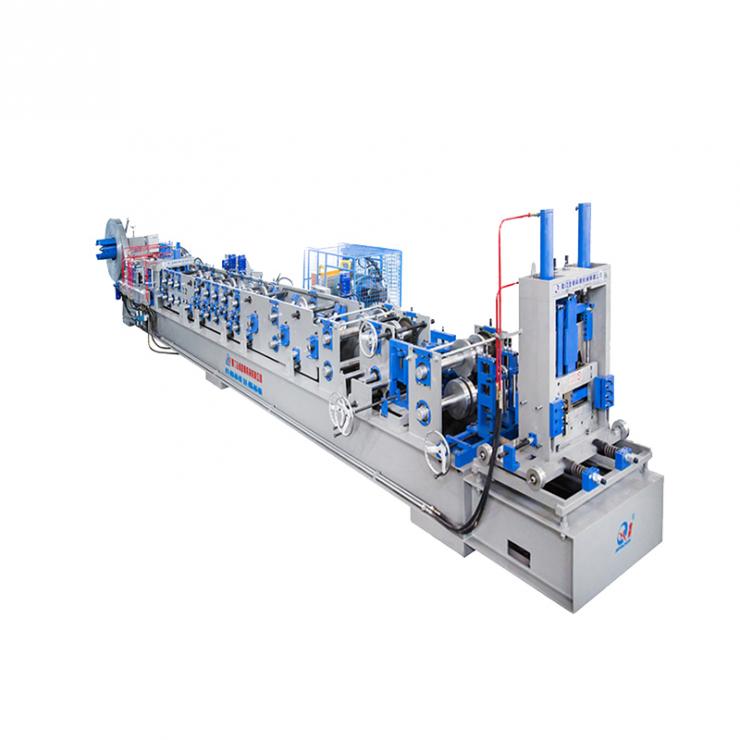

Профилегибочная машина для быстросменных профилей CZ

Преимущества автоматического быстросменного станка для изготовления С-образных прогонов:

1.Автоматически меняет размер прогона за одну минуту, без замены роликов или проставок.
2. Изготавливайте как C-, так и Z-образные прогоны. Экономьте место и деньги.
3. Конструкция после резки, не нужно беспокоиться о скручивании и расклешении, вызванных конструкцией предварительной резки.
4.Система с компьютерным управлением проста в эксплуатации, экономит время и деньги.
5.Система последующей резки или летучая резка на выбор.

Мы являемся первым и единственным заводом, имеющим целую линию по обработке запчастей для выпечки.

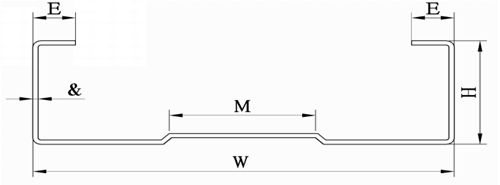

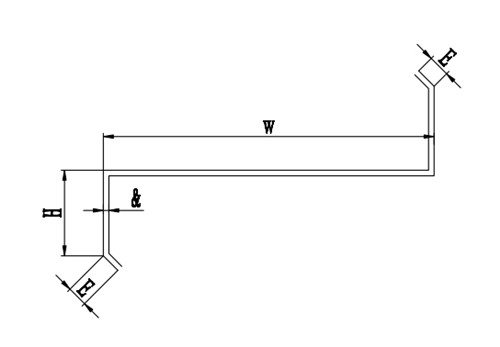

Чертеж профиля

Спецификация продукта

Основные характеристики ：

1. Устройство подачи и выравнивания материала

Первая часть нашего формовочного станка для изготовления прогонов CZ — это направляющая подачи материала, которая имеет два ролика (один верхний и один нижний).

Затем выравнивающее устройство: 5 роликов (2 верхних и 3 нижних) для рихтовки и выравнивания.

Диаметр тел и валов составляет φ100 мм

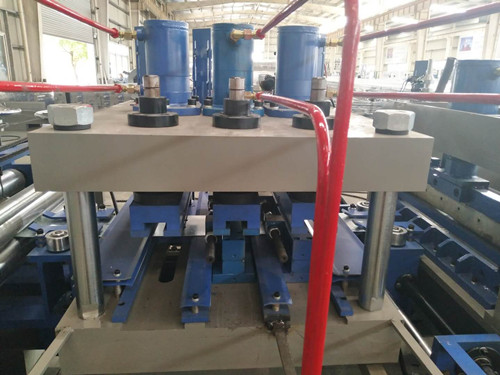

2. Система предварительной перфорации

Два комплекта пробивных станций с 3 цилиндрами (один для одного отверстия и 2 для двух отверстий).

Также мы можем изготовить три и более комплектов штамповки по вашему требованию.

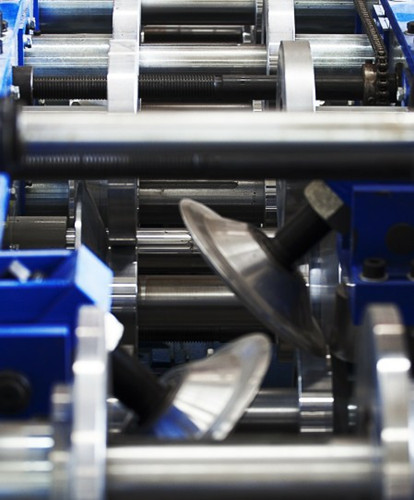

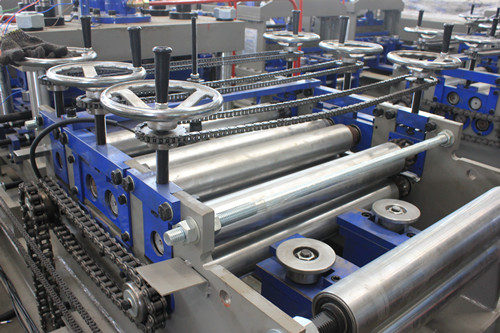

3. Ролики и валы станка для изготовления прогонов C

Ролики изготовлены из подшипниковой стали GCr15, подвергнуты прецизионной обработке, покрыты твердым хромом;

Валы изготовлены из стали №45 или Gcr15 по желанию заказчика.

Диаметр главного вала = φ80/65 мм, обработан закалкой и отпуском

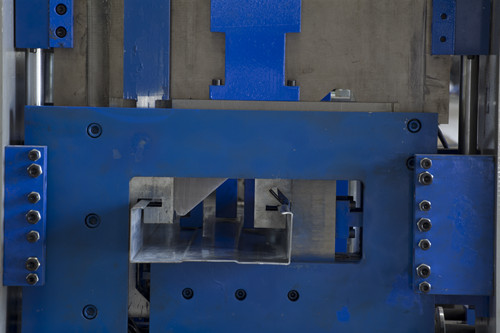

4. Система последующей резки на станке для изготовления прогонов CZ
При изменении размера материала вам не нужно менять фрезу, достаточно лишь повернуть винт.

Вы можете изменять высоту прогона и ширину низа без ограничений.
Режущие лезвия изготовлены из высококачественной литой стали Cr12 с термической обработкой.
Рама резака изготовлена из высококачественной 30-миллиметровой стальной пластины методом сварки.

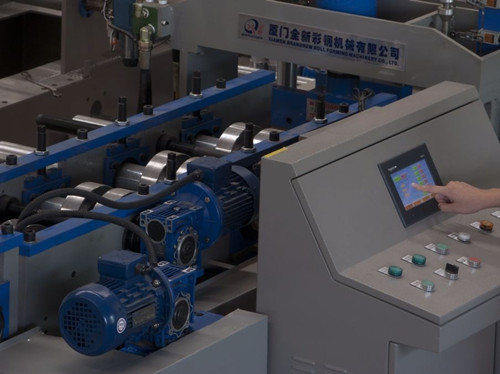

5.Система управления
Блок управления машиной для изготовления прогонов C
(Марка сенсорного экрана: WEINVIEW, Марка инвертора: Финляндия VOCAN/Тайвань DELTA/ALPHA, Марка энкодера: Япония Koyo/OMRON)

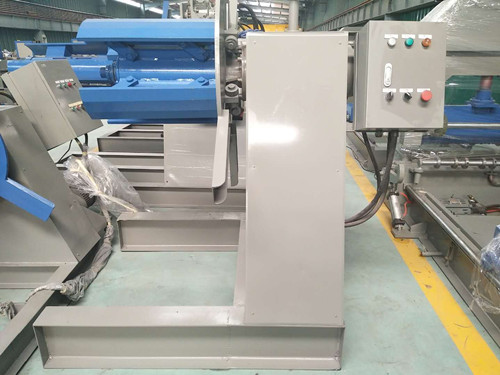

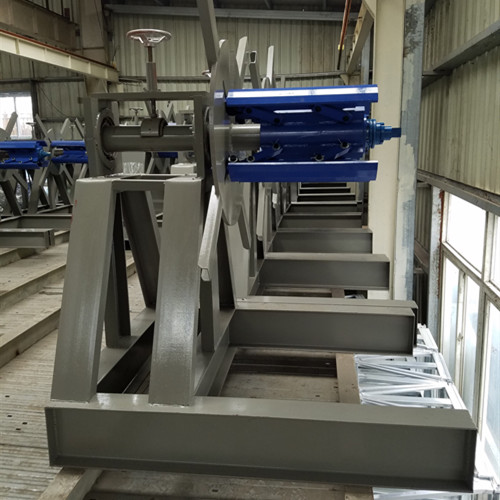

6.Разматыватель
Разматыватель для прогонов CZ
Один комплект ручного разматывателя, без электропитания, ручное управление усадкой и остановкой внутреннего отверстия рулона стали
Макс. ширина подачи: 500 мм, диапазон внутреннего диаметра рулона 470 мм ± 30 мм
Грузоподъемность: макс. 3 тонны

Мы предлагаем разматыватель Hydra на ваш выбор

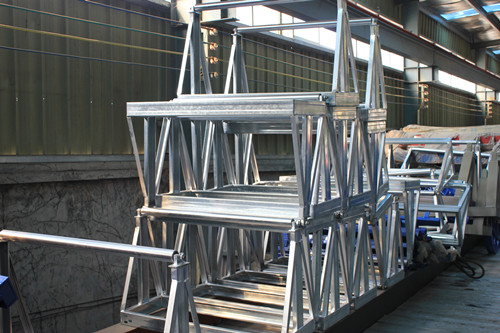

7. Выходная стойка C-прогона
Без двигателя, три единицы
